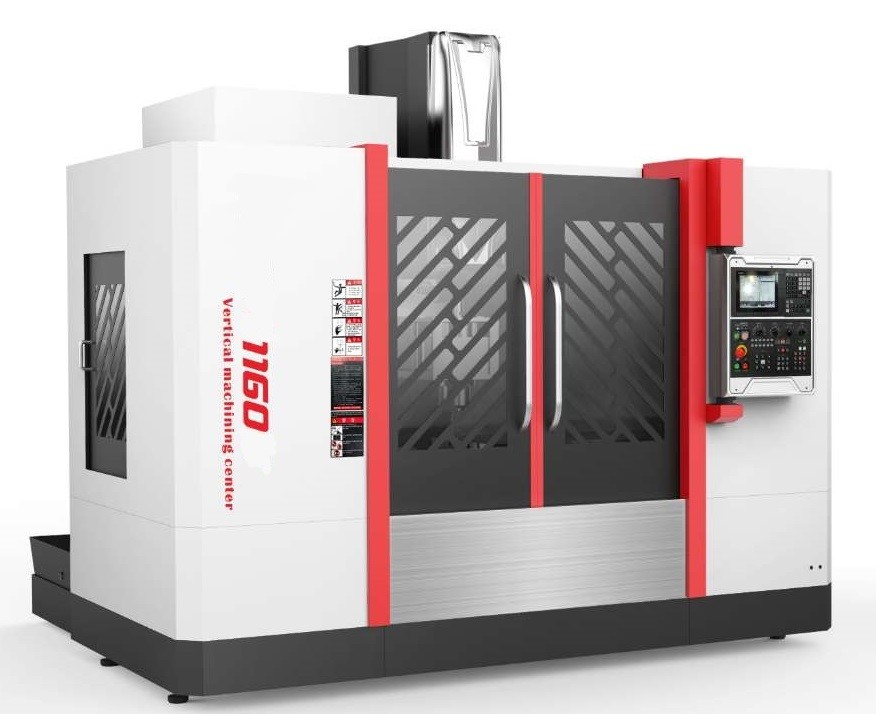

立式加工中心是指主軸為垂直狀態的加工中心，其結構形式多為固定立柱，工作臺為長方形，無分度回轉功能，適合加工盤、套、板類零件，它一般具有三個直線運動坐標軸，并可在工作臺上安裝一個沿水平軸旋轉的回轉臺，用以加工螺旋線類零件。
立式加工中心主體部分全部為焊接件，經時效處理，整機一次主體加工保證了機床的精度。機床結構為定梁式，更有利于保證加工精度，臺面為真空吸附（可選夾裝式），加配排刀式刀庫（可選用盤式刀庫）。數控龍門加工中心采用高精度滾珠絲杠和進口交流伺服，提高了加工效率和加工精度。

立式加工中心刀具伸出長度測量使用步驟：
1、加工前對刀，先根據加工中心、切削用量、刀具、工件材料，用現有的一些經驗公式，大致估算切削力大小。
2、松開螺母，使彈簧只承受測量桿的重量。再根據切削力、彈簧剛度，上緊螺母，壓縮彈簧。使彈簧彈力基本等于切削力。
3、將測量裝置按圖示裝好，放在工作臺上。千分表6打在量塊7(或數塊量塊疊加)頂端后，將表頭置“0”，確定一個測量基準。
4、用千分表打在測量桿3上表面。下降主軸5，使刀具4接觸測量桿上表面，并繼續壓縮彈簧2，使其產生變形，記下讀數。此時，螺母9、墊片8應與測量座1脫離接觸，刀具承受與切削力基本相同的彈簧彈力，千分表讀數所顯示的變形或忽略，予以考慮，視情況而定。
5、移開千分表，升起刀具回原點。
6、刀具伸出長度=加工中心z軸行程-此時z軸坐標值-量塊長度-千分表讀數。
